1. 块体样品尺寸在10-20mm左右,最佳尺寸20mm,厚度小于1mm;样品上下表面应平整,否则会有误差;
2. 粉末样品量不少于1g,默认压片后直接测试,如果压片后需要烧结的请提前告知并提供烧结工艺,烧结根据具体工艺额外收费,做粉末样品受压片等因素影响风险大,只如实记录真实的数据,不做解释和复测处理;
3. 样品上下表面需要有电极,组成上中下结构,且必须明确电极的面积;不适合性能不好、漏电流大、绝缘性不好的样品测试;

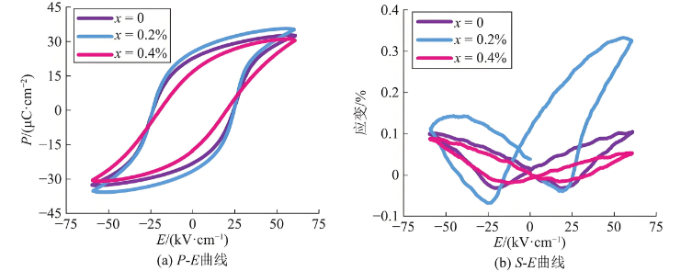

4. 铁电薄膜如果自己做电极要求:顶电极面积直径1mm左右,保证肉眼可以看到,底电极没有要求,因为面积越大漏电越大,不容易测出电滞回线,薄膜厚度小于1μm,厚膜厚度大于10μm;
5. 采用镀电极方式测试,针对金属、陶瓷等材料,采用镀金或镀银;对于高分子薄膜等材料,采用刷银浆或溅射银电极;

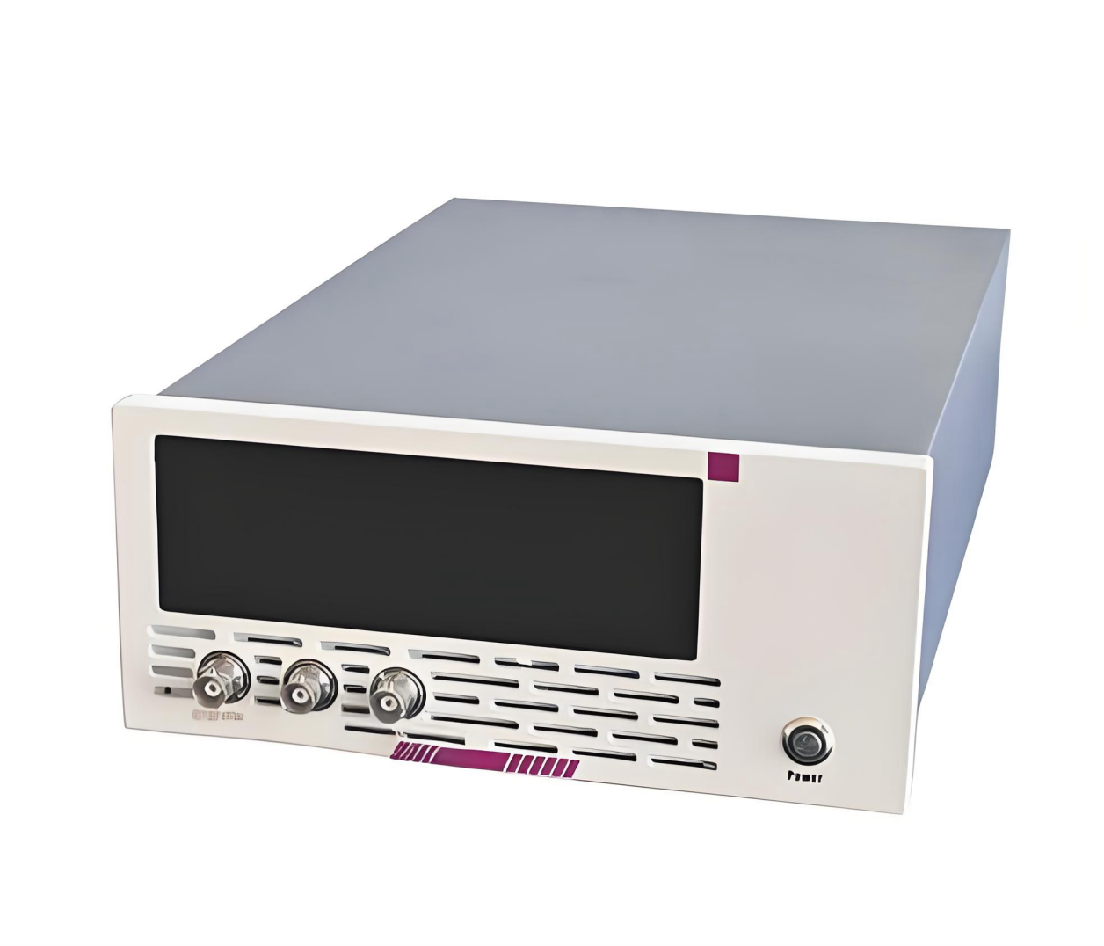

6. 设备最大电压为8KV。
铁电材料是一类具有自发极化特性,且其自发极化方向可在外电场作用下反转的功能材料,广泛应用于存储器、传感器、换能器等领域。铁电性能测试是评估这类材料性能的核心手段,核心是获取材料的“本征特性”和“应用相关特性”,主要围绕极化特性、介电响应、压电效应等关键参数展开。
1. 块体样品尺寸在10-20mm左右,最佳尺寸20mm,厚度小于1mm;样品上下表面应平整,否则会有误差;
2. 粉末样品量不少于1g,默认压片后直接测试,如果压片后需要烧结的请提前告知并提供烧结工艺,烧结根据具体工艺额外收费,做粉末样品受压片等因素影响风险大,只如实记录真实的数据,不做解释和复测处理;
3. 电薄膜如果自己做电极要求:顶电极面积直径1mm左右,保证肉眼可以看到,底电极没有要求,因为面积越大漏电越大,不容易测出电滞回线,薄膜厚度小于1μm,厚膜厚度大于10μm。
击穿电压为数值
