测试须知
1. 块体样品长宽尺寸10*10mm，厚度小于1mm；样品上下表面应平整，否则会有误差；
2. 粉末样品量不少于1g，默认压片后直接测试，如果压片后需要烧结的请提前告知并提供烧结工艺，烧结根据具体工艺额外收费，做粉末样品受压片等因素影响风险大，只如实记录真实的数据，不做解释和复测处理；
3. 务必保证测试时样品已制备电极并进行了极化处理；
4. 变温温度范围：室温-600℃；金属、陶瓷等材料，建议采用镀金或镀银；高分子薄膜等材料，建议采用刷银浆或溅射银电极。
展开全部 ∨
收起 ∧

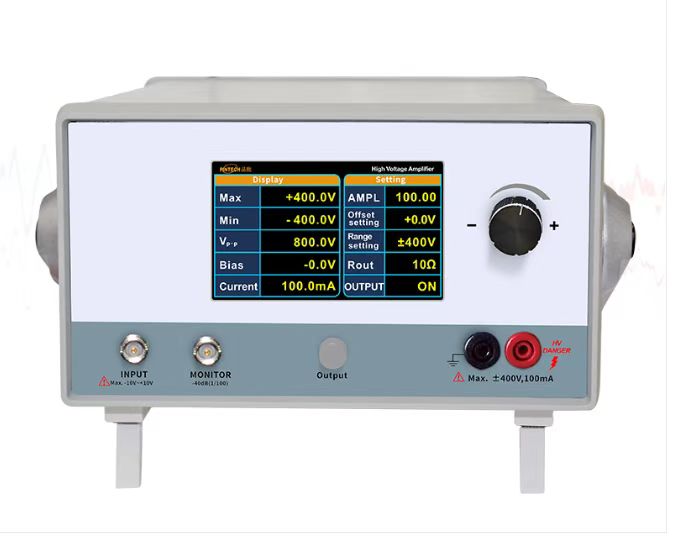

项目介绍
压电性能测试是评估压电材料（如压电陶瓷、单晶、薄膜、聚合物等）在机械力与电能相互转换能力的关键手段，核心是测量其压电效应相关的特征参数，以指导材料优化和器件设计（如传感器、致动器、换能器等）。压电系数与材料本身的性质和极化处理条件有关，压电系数越高，压电材料的能量转换的效率越高。
样品要求
1. 块体样品长宽尺寸10*10mm，厚度小于1mm；样品上下表面应平整，否则会有误差；
2. 粉末样品量不少于1g，默认压片后直接测试，如果压片后需要烧结的请提前告知并提供烧结工艺，烧结根据具体工艺额外收费，做粉末样品受压片等因素影响风险大，只如实记录真实的数据，不做解释和复测处理；
3. 务必保证测试时样品已制备电极并进行了极化处理。
结果展示
结果为数值
常见问题
1. 电极制备不良对结果有何影响？
电极材料与样品结合不紧密，电极厚度不均或边缘毛刺，会导致电场分布不均匀（尤其薄膜样品）；电极面积与样品尺寸不匹配，会导致边缘效应。可采用均匀涂覆（如磁控溅射、蒸镀）或烧结（银浆需高温烧结确保导电性）、电极边缘打磨光滑等方法，确保与样品完全贴合，避免结果不准确。
2. 压电测试前为什么要进行极化处理？
压电陶瓷材料没极化前自由电子是无序排列的，极化处理后，沿极化方向产生剩余极化成为各向异性的多晶体，自由电子取向一致，压电性能大大增强。材料可以做任意形状、任意极化方向，极化处理不充分或失效，测试的压电常数会偏低，甚至接近零，机电耦合系数k过小，应严格按照材料特性设定极化参数，极化后密封保存于干燥低温环境，尽快测试。
