测试须知
本项目为计时收费项目，样品数量请填写1个。磁性费用需随时间长度增加，具体按实测时长加收。如果不清楚具体时长，请多预约一些时间，根据实测时长多退少补。
1. 粉体样品用量约5mg，用微栅或者超薄碳膜制样；块体需要经过FIB、离子减薄等制样后方可上机测试；所有的样品拍摄之前需要用高分辨TEM预观察，确保样品制备成功；
2. 含磁性元素样品，必须提供粉末原样用于验证磁性；若因隐瞒样品真实成分造成仪器损伤，由委托方承担所有责任。
3. 云视频测试在样品送达后联系专属顾问确认时间；测试时长1小时起约，最低半小时计费，不满半小时按半小时计算，从设备进样开始计时，进样后需要抽真空+除积碳+调光（前处理的过程约30min左右）；
4. 注意事项：遵循“现场问题现场处理”原则，有什么问题请及时和测试老师反馈。
展开全部 ∨
收起 ∧
项目介绍
球差电镜（球差校正电子显微镜）通过在电子光路中引入球差校正器（Aberration Corrector），利用复杂的电磁透镜系统（如四极-八极透镜组合），实时调整电子束的相位和路径，补偿球差，使边缘电子与中心电子聚焦于同一点，显著提高了电子显微镜的分辨率，从而实现原子级分辨率（可达0.05nm以下），用于分析原子级结构与材料成分。
可做：TEM，EDS，STEM，SAED，EELS等
样品要求
1. 粉体样品用量约5mg，用微栅或者超薄碳膜制样；块体需要经过FIB、离子减薄等制样后方可上机测试；所有的样品拍摄之前需要用高分辨TEM预观察，确保样品制备成功；
2. 含磁性元素样品，必须提供粉末原样用于验证磁性；

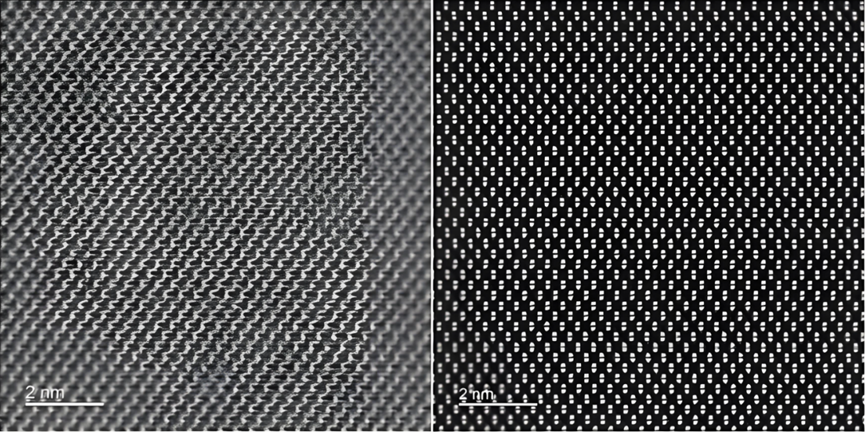

结果展示
常见问题
1. 图像边缘模糊，分辨率不足原因？
1）样品过厚，厚度超过10nm，电子束散射严重；2）球差矫正器参数（如X、Y方向的球差系数Cₛ）未精准调整，电子束相位差未完全补偿；3）仪器电压波动，环境震动，或样品台未固定。
2. 怎么解决EDS信号弱、峰位偏移、EELS谱图信噪比低等问题？
1）清洁探测器窗口，对EDS进行能量校准；2）对EELS进行零损失峰校准，优化能量狭缝宽度；3）选择样品厚度、成分均匀的区域测试，或增加电子束停留时间（延长积分时间），提高信号强度；4）喷导电层或降低加速电压，同时使用低束流密度模式，降低荷电效应干扰。
