我的位置：力学测试 > 预约详情
测试须知
本项目按点收费，每个样至少测试3个点。
1. 样品要求：待测面与对面平行，两个面平整。布氏硬度、洛氏硬度的待测面需打磨到1000目以上砂纸；维氏硬度的待测面需要抛光；
2. 参考尺寸如下（镶嵌的样品，镶嵌料也算在尺寸内，不宜过大）：
（1）布氏硬度：长：20- 60mm；宽：20-60mm；高：5- 20mm；
（2）洛氏硬度：长：20- 60mm；宽：20-60mm；高：5- 20mm；
（3）维氏硬度：长：10-60mm；宽：10mm-60 mm；高：5-20mm；
（4）特殊尺寸请提前沟通！
展开全部 ∨
收起 ∧
项目介绍
硬度是表征材料软硬程度的一种性能，布氏、洛氏、维氏硬度测试均采用压入法进行测试，表征金属塑性变形抗力及应变硬化能力。
样品要求
1、待测面与对面平行，两个面平整。布氏硬度、洛氏硬度的待测面需打磨到1000目以上砂纸；维氏硬度的待测面需要抛光；
2、参考尺寸如下（镶嵌的样品，镶嵌料也算在尺寸内，不宜过大）：
（1）维氏硬度：长：10-60mm；宽：10mm-60 mm；高：5-20mm；
（2）布氏硬度：长：20- 60mm；宽：20-60mm；高：5- 20mm；
（3）洛氏硬度：长：20- 60mm；宽：20-60mm；高：5- 20mm；
（4）特殊尺寸请提前沟通！
结果展示
给出硬度值
常见问题
1. 洛氏、布氏、维氏硬度的区别是什么？
布氏硬度：所有硬度试验中压痕最大的一种试验法，它能反映出材料的综合性能，是一种精度较高的硬度试验法，试样组织显微偏析及成分不均匀不影响布氏硬度测试；
测试方法是以一定的试验力（如62.5kg\187.5kg\250kg\3000k g）载荷把用一定直径的钢球或硬质合金球压入材料表面，保持一段时间，卸载后，负荷与压痕面积之比值，即 为布氏硬度值（HBS（钢球） \HBW（合金球）），单位为N/mm2；布氏硬度常用符号HB表示。
洛氏硬度：在规定条件下，将洛氏硬度计压头（瘁火钢球或顶角为120的金刚石圆锥）分2个步骤压入试样表面。卸除主试验力后，在初试验力下测量压痕残余深度h，以压痕残余深度h代表硬度的高低，用HR表示。

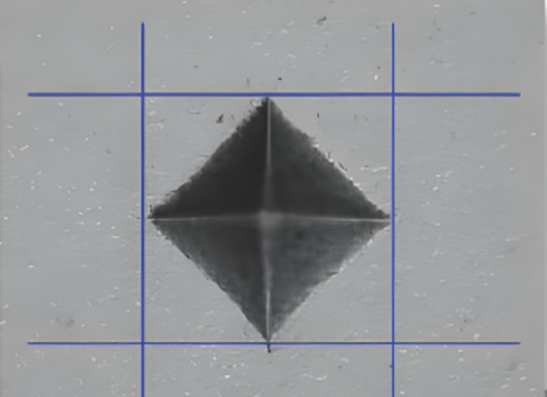

维氏硬度：将两相对面夹角为136°（两相对棱夹角为148°6’42“）的金刚石正四棱锥压头，在一定的试验力作用下压入试样表面，保持一定的时间后，卸除试验力，测量压痕对角线长度，以试验力除以压痕锥形表面积所得的商表示维氏硬度值；维氏硬度常用符号HV表示。
2. 洛氏硬度三种模式得到的硬度单位写法怎么理解？
HRA：采用60kg载荷和金刚石圆锥测试的硬度，用于硬度极高的材料(如硬质合金等)。
HRB：采用100kg载荷和直径1.58mm球（HRBS：钢球；HRBW：硬质合金球）测试的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
HRC：采用150kg载荷和金刚石圆锥压测试的硬度，用于硬度很高的材料(如淬火钢等)。
咨询热线
18700919747
